La relevancia del chispómetro en Perú como herramienta esencial para el monitoreo y control de la tensión de ruptura en aceites de transformador es un tema crucial en la industria de la energía eléctrica. Este instrumento no solo asegura el funcionamiento eficiente de los transformadores, sino que también es fundamental para prevenir posibles fallos y garantizar la seguridad en las redes eléctricas.

¿Qué es la Tensión de Ruptura de Aceite de Transformador y Por Qué es Importante Monitorearla?

La tensión de ruptura de aceite de transformador es un parámetro técnico que define la capacidad del aceite para resistir ciertos niveles de tensión eléctrica sin que se produzca un fallo dieléctrico, es decir, un arco eléctrico o ruptura. Este parámetro es indicativo de la calidad del aislamiento proporcionado por el aceite y es crucial para el rendimiento seguro y eficaz de los transformadores.

El aceite de transformador funciona como aislante y refrigerante. Con el tiempo, factores como la humedad, la temperatura, y la presencia de partículas contaminantes pueden degradar sus propiedades dieléctricas. Una baja tensión de ruptura implica un riesgo elevado de fallos eléctricos, lo que puede llevar a cortocircuitos o incluso a incendios, poniendo en peligro la infraestructura y la seguridad de las personas.

El monitoreo regular de la tensión de ruptura es por lo tanto esencial. Permite detectar problemas en una etapa temprana, facilitando acciones preventivas como la purificación o el reemplazo del aceite, lo que a su vez contribuye a prolongar la vida útil de los transformadores y a mantener la eficiencia de la red eléctrica.

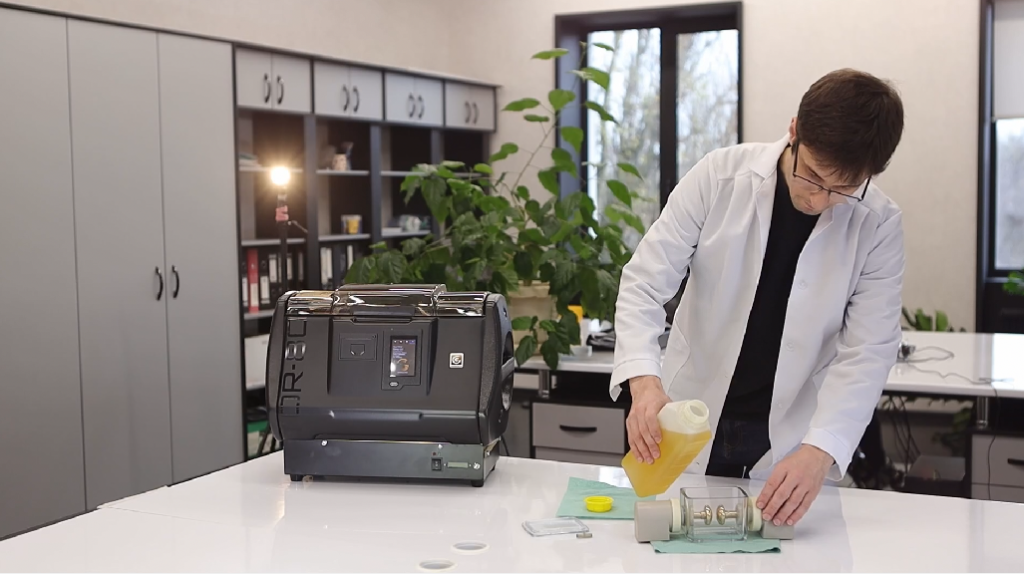

Medición de la Tensión de Ruptura en Condiciones de Laboratorio

La medición precisa de la tensión de ruptura en condiciones de laboratorio es un proceso detallado que implica el uso de técnicas y equipos especializados para garantizar resultados fiables. El procedimiento estándar incluye los siguientes pasos:

• Preparación de la Muestra: Se toma una muestra del aceite de transformador que debe ser representativa del estado del aceite en uso.
• Configuración del Equipo de Prueba: Se utilizan dos electrodos metálicos, normalmente de cobre o acero inoxidable, que se sumergen en el aceite. Estos electrodos están configurados a una distancia específica, conforme a normas internacionales como IEC 60156.
• Aplicación de Tensión: Se aplica una tensión eléctrica entre los electrodos, la cual se incrementa gradualmente a una tasa controlada. El voltaje se aumenta hasta que se produce una ruptura dieléctrica en el aceite, es decir, hasta que el aceite ya no puede resistir la tensión y se forma un arco eléctrico entre los electrodos.
• Registro de Datos: El punto exacto de tensión en el que ocurre la ruptura se registra como la tensión de ruptura del aceite. Este proceso se repite varias veces para asegurar la consistencia de los resultados.
• Análisis de Resultados: Los resultados se analizan para determinar si el aceite cumple con los estándares requeridos para su uso en transformadores. Si la tensión de ruptura está por debajo de un cierto umbral, se recomienda tomar medidas correctivas.

Este proceso de medición en laboratorio es esencial para evaluar de manera precisa y fiable la calidad del aceite de transformador y para garantizar su adecuado desempeño como aislante en condiciones de operación.

Chispómetro en Perú: Un Instrumento Clave para la Medición de la Tensión de Ruptura en Aceites de Transformador

El chispómetro en Perú juega un rol fundamental en la industria eléctrica, especialmente en el mantenimiento y evaluación de transformadores. A través de la medición de la tensión de ruptura en los aceites de transformador, es posible garantizar su funcionamiento seguro y eficiente. Esta tensión de ruptura es la resistencia máxima del aceite a la tensión eléctrica antes de que se produzca un arco eléctrico, un parámetro crucial para la integridad de los sistemas de energía.

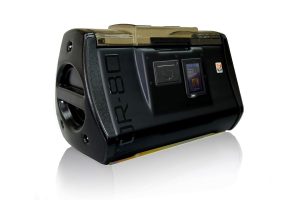

El Chispómetro TOR-80 para Medir la Tensión de Ruptura

El TOR-80 es un dispositivo automatizado y de avanzada tecnología, diseñado específicamente para medir la resistencia dieléctrica del aceite de transformador y otros fluidos dieléctricos, conforme a estándares internacionales. Su funcionamiento se basa en un transformador de alta tensión y módulos electrónicos que incrementan gradualmente el voltaje hasta que se produce una ruptura eléctrica. Este equipo ofrece mediciones precisas hasta 80 kV, con desconexión instantánea en caso de ruptura, y la posibilidad de operar de manera autónoma o conectada a un PC para la generación de informes detallados.

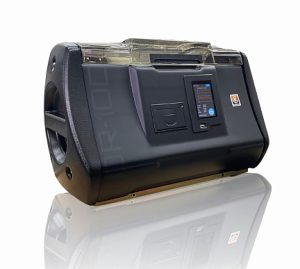

Medición de Tensiones de Ruptura Superiores con el Tester TOR-100

Cuando se requiere medir tensiones de ruptura superiores a 80 kV, el tester TOR-100 se convierte en la herramienta idónea. Este equipo, similar en funcionamiento al TOR-80, está capacitado para mediciones hasta 100 kV. Incorpora un apagado instantáneo de la tensión en caso de ruptura y posee funcionalidades adicionales como una impresora integrada y conexión USB para el almacenamiento y transferencia de datos. Estas características lo hacen indispensable en situaciones donde se manejan aceites con altas tensiones de ruptura.

Medición de la Tensión de Ruptura en Condiciones de Campo con el Tester TOR-80A

Finalmente, para mediciones en el campo, directamente en las instalaciones del transformador, el chispómetro TOR-80A es la solución perfecta. Este dispositivo está diseñado para funcionar de manera autónoma gracias a su batería recargable, lo cual es esencial para realizar pruebas in situ en los transformadores. Su capacidad para trabajar durante largos periodos sin necesidad de una fuente de energía externa, junto con su diseño práctico y fácil de usar, lo convierten en una herramienta valiosa para la evaluación rápida y eficiente de la tensión de ruptura en condiciones de campo.

En resumen, el chispómetro, con sus diferentes versiones como el TOR-80, TOR-100 y TOR-80A, es una herramienta indispensable en Perú para la evaluación de la tensión de ruptura en aceites de transformador. Estos dispositivos aseguran no solo la eficiencia de los transformadores, sino también la seguridad y confiabilidad en la operación de sistemas eléctricos críticos.
